產品簡介

---

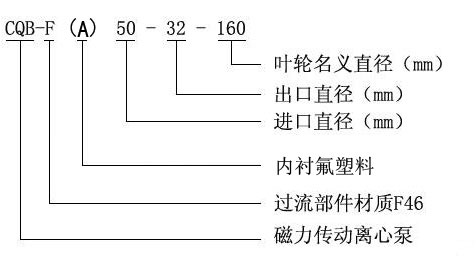

型號意義

---

產品優勢

---

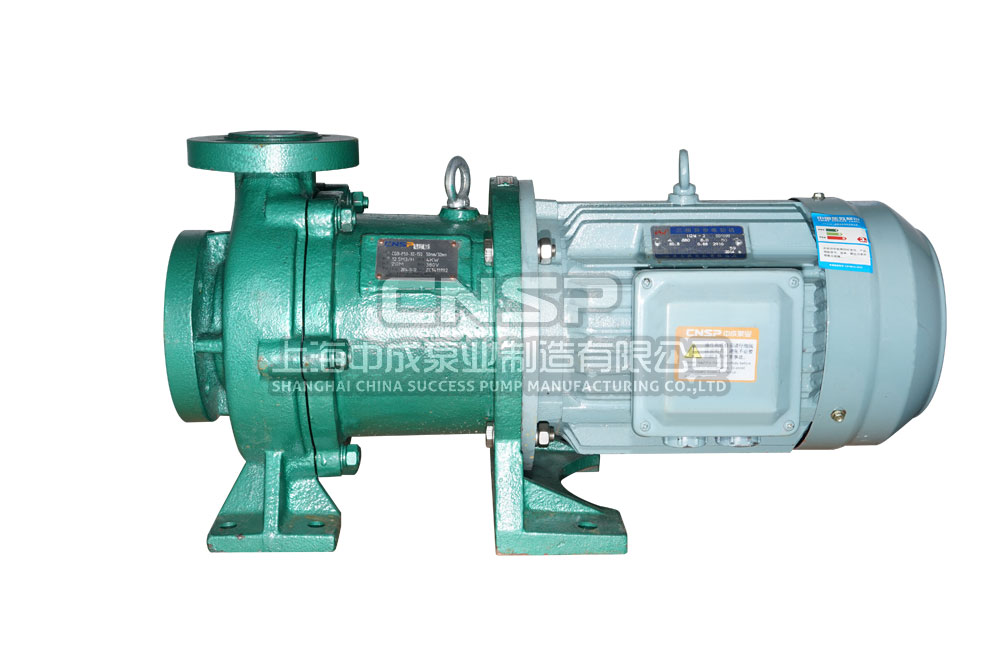

CQB-F型氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用氟塑料制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB-F型氟塑料磁力泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

性能參數本數據僅供參考，請以實際訂貨為準！

---

規?格 型?號	口徑		流量?(m3/h)	揚程?(m)	電機功率?(kW)	轉速（r/min）	材?質
	進口	出口
CQB20-15-75F	20	15	1.6	7	0.18	2900	氟塑料
CQB25-20-100F	25	20	2.5	10.5	0.37	2900
CQB40-40-100F	40	40	6	11	0.55	2900
CQB32-20-110F	32	20	5.5	13	0.55	2900
CQB32-20-125F	32	20	3.6	20	1.1	2900
CQB32-20-150F	32	20	3.6	25	2.2	2900
CQB32-20-160F	32	20	3.6	32	2.2	2900
CQB40-25-120F	40	25	6.3	15	0.75	2900
CQB40-40-125F	40	40	6.5	17.5	1.1	2900
CQB40-25-125F	40	25	6.3	20	1.1	2900
CQB40-25-150F	40	25	6.3	25	3	2900
CQB40-25-160F	40	25	6.3	32	3	2900
CQB40-25-200F	40	25	6.3	50	7.5	2900
CQB50-32-125F	50	32	12.5	20	1.5	2900
CQB50-32-150F	50	32	12.5	25	4	2900
CQB50-32-160F	50	32	12.5	32	4	2900
CQB50-32-200F	50	32	12.5	50	7.5	2900
CQB60-50-125F	60	50	20	20	4	2900
CQB60-50-150F	60	50	20	25	4	2900
CQB65-50-160F	65	50	20	32	4	2900
CQB65-50-180F	65	50	20	36	5.5	2900
CQB65-40-200F	65	40	20	50	11	2900
CQB65-40-250F	65	40	25	80	18.5	2900
CQB80-65-125F	80	65	50	20	7.5	2900
CQB80-65-160F	80	65	50	32	11	2900
CQB80-50-200F	80	50	50	50	18.5	2900
CQB100-80-160FL	100	80	100	32	18.5	2900
注:表中CQB32-25-125F####CQB100-80-160F都可配防爆電機

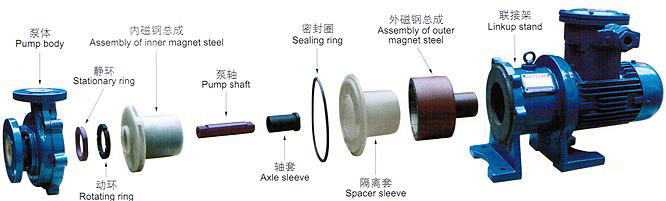

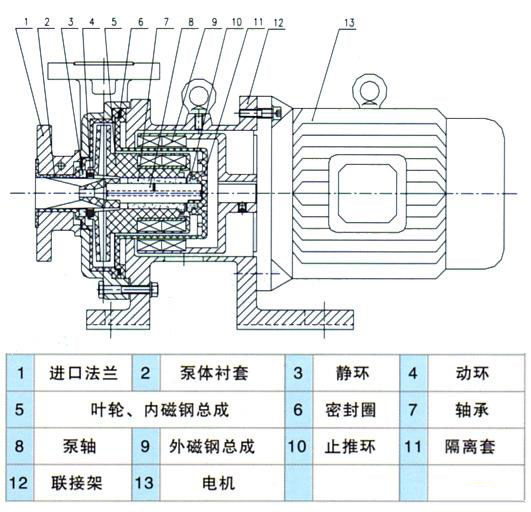

結構圖紙

---

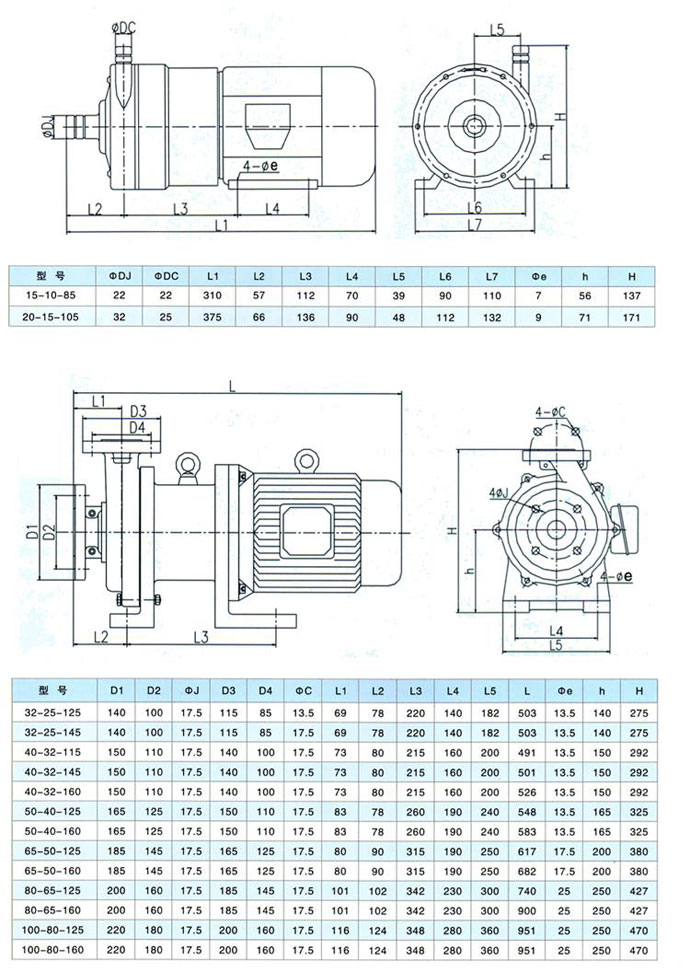

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

使用說明

---

1. CQB-F型氟塑料磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2. 當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
3. 泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
4. 檢查電機旋轉方向是否與襯氟磁力泵轉向標記一致。
5. 電機啟動后，?慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6. 襯氟磁力泵停止工作前，應先關閉排出閥門，然后切斷電源。

注意事項

---

1. CQB-F型氟塑料磁力泵軸承的冷卻和潤滑是靠被輸送的介盾，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2. 被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3. 襯氟磁力泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4. 被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度最低不能低于零下30℃最高不能超過100℃。輸送吸入壓力不大于0.2MPa，最大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
5. 對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。
6. 襯氟磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除

---
